Antenne met parasitaire elementen [Yagi].
Antenne met parasitaire elementen [Yagi].

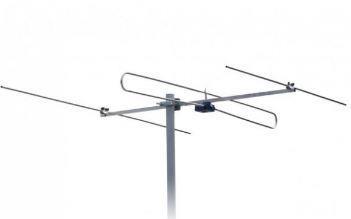

Opbouw:

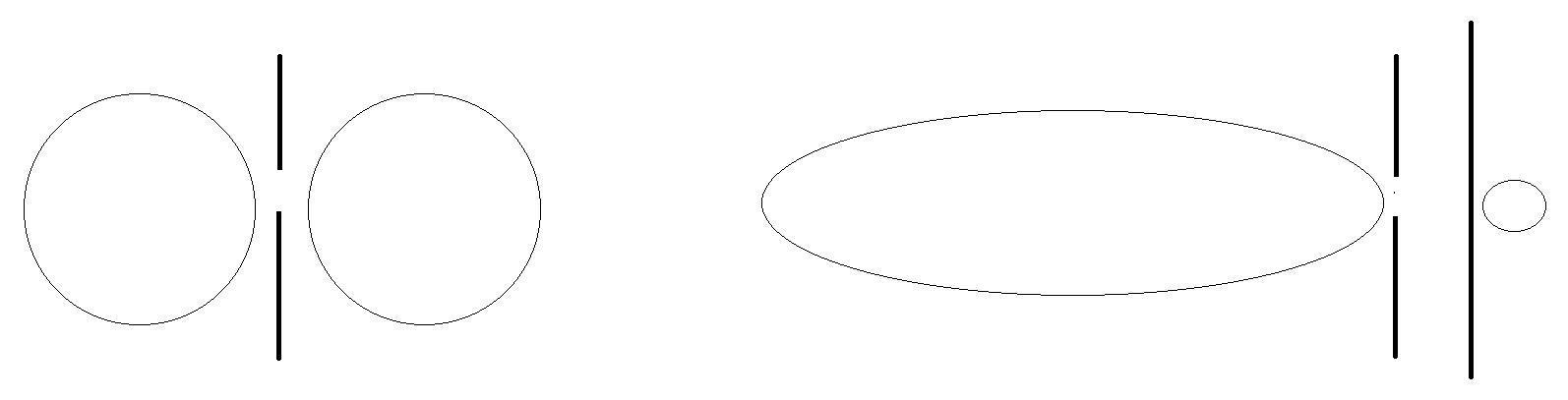

Een 1/2golf dipool zendt evenveel energie naar achteren uit als naar voren. We kunnen deze energie verdeling beinvloeden door zogenaamde parasitaire elementen aan te brengen.
We beginnen met een reflector achter de stralende dipool te plaatsen. De reflector is iets, ongeveer 5 %, langer als de straler.
Hiermee wordt zoals de naam al aangeeft een groot deel van de naar achteren uitgestraalde energie naar voren gereflecteerd.
De impedantie = ca 25 Ohm

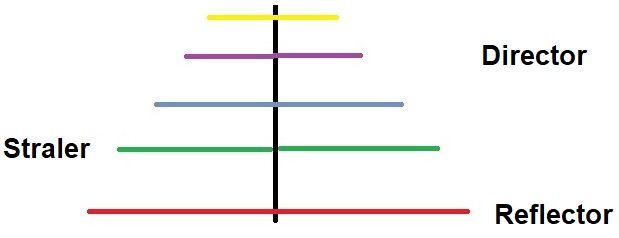

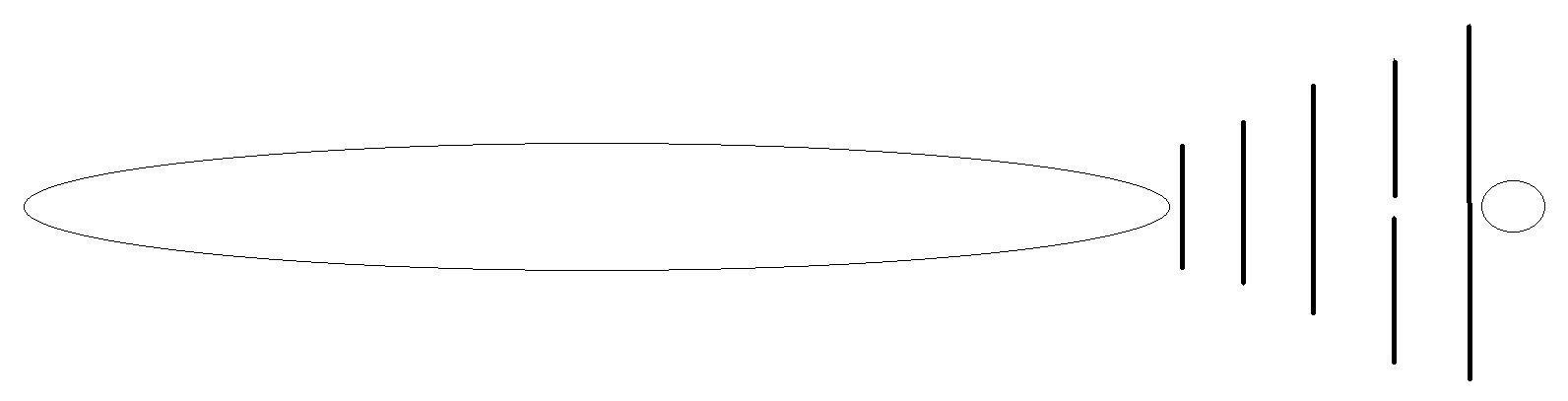

Nu kunnen we door directoren aan te brengen, de naar voren uitgestraalde energie verder bundelen.
Directoren zijn wat korter als de straler, ongeveer 5%.
Figuur 1
┘
Nu kunnen we door directoren aan te brengen, de naar voren uitgestraalde energie verder bundelen.
Directoren zijn wat korter als de straler, ongeveer 5%.
Figuur 1
Figuur 2
Figuur 3
Figuur 4
┘
