Een ideale voltmeter, geijkt voor gelijkspanning, wordt via een gelijkrichter aangesloten op een sinusvormige wisselspanning met een Ueff 10 Volt
De meter zal ongeveer aanwijzen

a   10.0 V
b   9 V
c   7.1 V
d   14.1 V

Ueff = Umax * 0.707
Umax = Ueff / 0.707 = 14.1 V

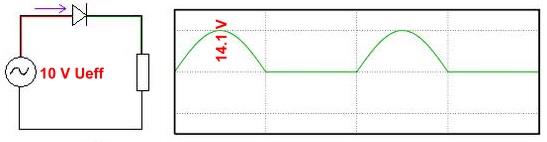

de enkele puls is al 14.1 V top
de C zal deze afvlakken

H08     Metingen

┘

Extra uitleg:

De diode zorgt voor enkelzijdige gelijkrichting waardoor de condensator tot de maximale spanning opgeladen wordt.

Een ideale voltmeter heeft een zeer hoge weerstand, dus zal de meter de maximale waarde aangeven:

Umax = Ueff / 0,707 = 14,1V

┘
