107

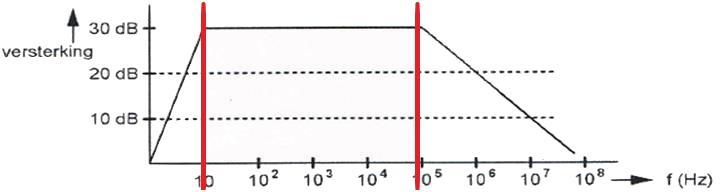

Een versterker heeft de gegeven amplitude/frequentie-karakteristiek.
De versterker is ontworpen als:

a   hf-versterker op 10 Mhz
b   versterker voor alle frequenties tot 100 Mhz
c  lf-versterker
d   vhf-versterker op 100 Mh

We zien dat de versterking begint bij 10Λ1, dit is 10 tot de macht 1 = 10 Hz

Hij stopt bij 10Λ, dat is 10 tot de macht 5 (10*10*10*10*10) =100 000 Hz = 100 Khz

10 Hz tot 100 Khz zit in het LF gebied

03

┘

Extra uitleg:

We zien dat de versterking begint bij 10, dit is 10 Hz

Hij stopt bij 10⁵, dat is 10^5 (10*10*10*10*10) = 100 000 Hz = 100 kHz

10 Hz tot 100 kHz zit in het LF gebied

HF-band loopt van 3 tot ca. 30 MHz

VHF-band loopt van 30 tot 300 MHz

┘
