069

In een EZB-zender wordt de hoge zijband opgewekt
met een draaggolffrequentie van 500 Khz.
De draaggolf-zendfrequentie  bedraagt 3700 Khz, waarbij de lage zijband dient te worden uitgezonden.

De oscillatie frequentie is:
a   3200 Khz
b   2700 Khz
c   4200 Khz
d   3700 Khz

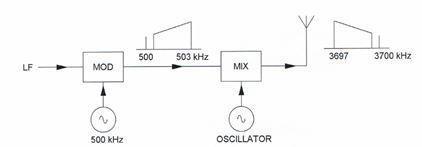

Uitgang = 3700 Khz - 3Khz (spraak) = 3697 Khz
Ingang 1 = 503 Khz uit de 1ste menger

Ingang 2 = de oscillator
3697 Khz + 503 Khz = 4200 Khz

03

┘
