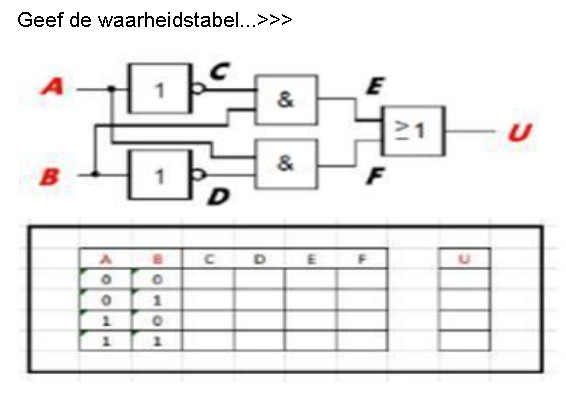

Geef de waarheidstabel...>>>

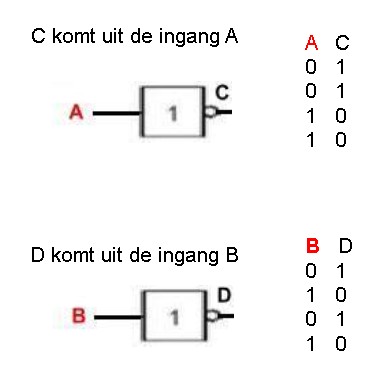

C komt uit de ingang A

A   C
0   1
0   1
1   0
1   0

D komt uit de ingang B

B   D
0   1
1   0
0   1
1   0

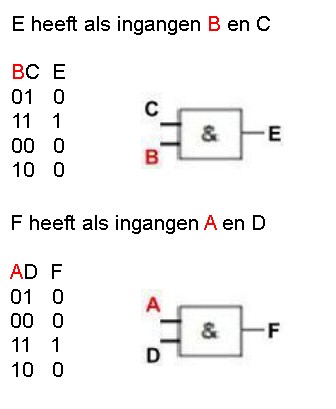

E heeft als ingangen B en C

BC  E
01   0
11   1
00   0
10   0

F heeft als ingangen A en D

AD  F
01   0
00   0
11   1
10   0

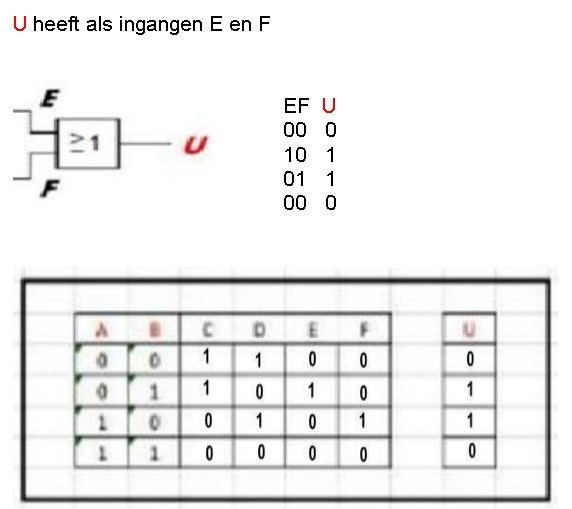

U heeft als ingangen E en F

EF  U
00   0
10   1
01   1
00   0
