055

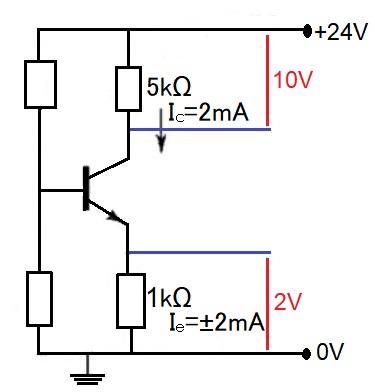

Het vermogen dat de transistor dissipeert is ongeveer

a   24 mW
b   20 mW
c   12 mW
d   10 mW

Ic =  2 mA
Ie = ca 2 mA

Pc = [I*I] * Rc = [2exp-3 * 2exp-3] * 5exp3 = 20exp-3 = 20 mW
Pe = [I*I] * Re = [2exp-3 * 2exp-3] * 1exp3 =   4exp-3 =   4 mW

URc = Ic * Rc = 2mA * 5Kohm =10 V
URe = Ie * Re = 2mA * 1Kohm = 2 V

...>>>dus  de tr eet 12 V op !! bij een stroom van 2mA

Ptr = Itr * Utr = 2mA * 12V = 24 mW

H02            2  Componenten

┘

┘
