172

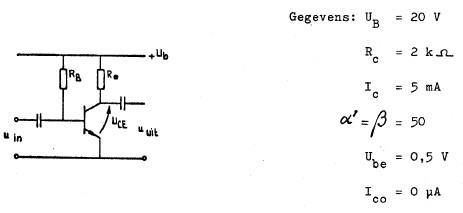

In de onderstaande figuur is het schema van een transistorversterker schakeling weergegeven.
De transistor is ideaal verondersteld.
De waarde van de weerstand Rb is gelijk aan:

a   2 Kohm
b   5 Kohm
c   195 Kohm
d   245 Kohm

Ib = Ic / Hfe = 5mA/50 = 100 muA

Ubasis = 0.5 V    >>>   Urb = 20 - 0.5 = 19.5 V

19.5 / 100 mu = 195 K n= Rb

H02            2  Componenten

┘
