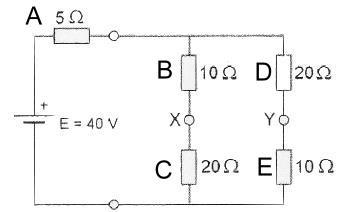

De spanning tussen X en Y is:

a. 20 V
b.   0 V
c. 10 V
d. 30 V

B+C = 30 Ω

D+E = 30 Ω

BC + DE = 1(1/30 + 1/30) = 15 Ω

A + BCDE = 5 + 15 = 20 Ω

It = U/R = 40/20 = 2 A

Ua =I*A = 2*5 = 10 V
Ubc + Ude = 30 V

Ub = 10 V
Uc = 20 V
Ud = 20 V
Ue = 10 V

X =  40  -10  -10 = 20 V
Y =  40 -10   -20 =10 V    >>>>> X-Y = 10 V
