Veron 3.4.6

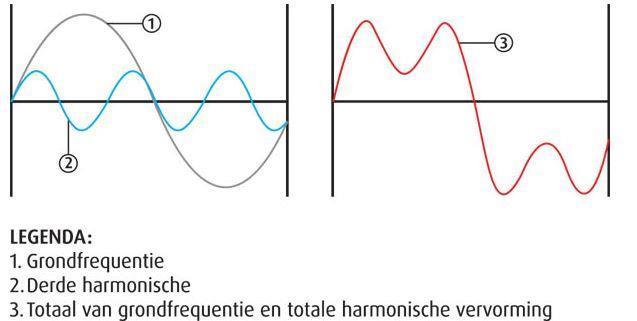

Grondgolf
Een grondgolf met een frequentie van 50Hz, amplitude = 100%
Een 3de harmonische f=150Hz met een amplitude die 95% tov de grondgolf.
Een 5de harmonische f=250Hz met een amplitude die 85% tov de grondgolf.
Een 7de harmonische f=350Hz met een amplitude die 70% tov de grondgolf.
Een 9de harmonische f=450Hz met een amplitude die 60% tov de grondgolf.

Stel we beginnen met een golf  [wisselspanning; -stroom]  van 15 Hz uit een generator.
Deze noemen we de grondgolf.
Als we bewerkingen gaan doen, kunnen er harmonischen ontstaan, welke een veelvoud van deze golf zijn.

Dus grondgolf 15 Hz.
Harmonischen:
3x 15Hz   = 45 Hz
5x 15Hz   = 75 Hz
7x 15Hz   = 105 Hz
9x 15Hz   = 135 Hz

De belangrijkste zijn de oneven Harmonischen.

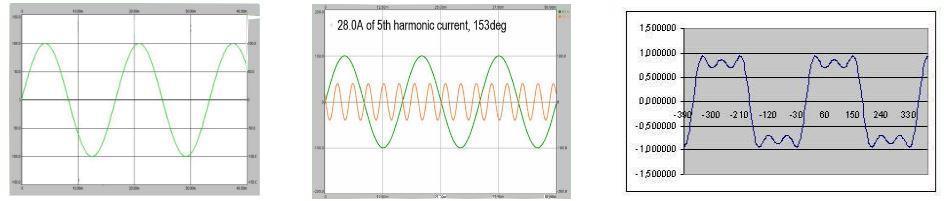

Harmonischen:
Een grondgolf met een frequentie van 50Hz, amplitude = 100% .
Een 3de harmonische f=150Hz met een amplitude die 95% tov de grondgolf.
Een 5de harmonische f=250Hz met een amplitude die 85% tov de grondgolf.
Een 7de harmonische f=350Hz met een amplitude die 70% tov de grondgolf.
Een 9de harmonische f=450Hz met een amplitude die 60% tov de grondgolf.

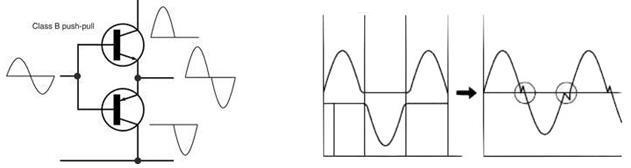

Vervorming:
Treedt op bij een onjuiste afstelling.

In dit geval een dubbele klasseB versterker.

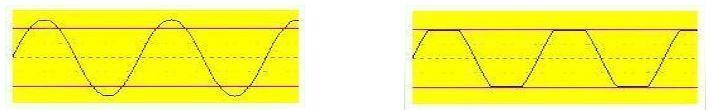

Oversturing:
Is het verschijnsel waarbij een signaal als gevolg van zijn 'te' hoge niveau vervormd wordt.
Het gevolg is dat het signaal dat te hard is niet meer lineair kan worden weergegeven.
Dit leidt tot vervorming van de golfvorm, waarbij doorgaans meer harmonischen ontstaan.
