Veron 3.2.1

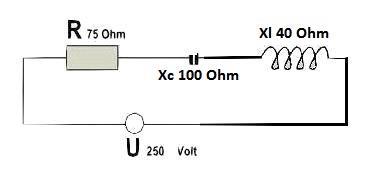

RCLin Serie:
= 96 .
I=U/Z250/96 = 2.6 A
Ur=I*R2.6*75=195 V
Uc=I*Xc2.6*100=260 V
UL=I*Xl=2.6*40=104V

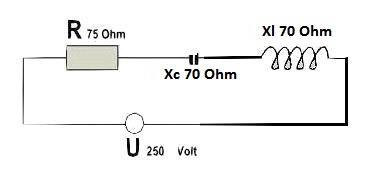

RCLin Serie:
=75
I=U/Z250/75 = 3.33 A
Ur=I*R3.33*75=250 V
UL=I*Xc3.33*70=273 V
UC=I*Xl=3.33*70=273V
Frequentie <Fres Fres >Fres
Schijnbare weerstand XC>XL XC=XL XC<XL
SERIEkring Capacitief 0 of alleen R Inductief
XC heeft grotere weerstand STROOM XL heeft grotere weerstand

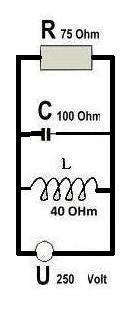

RCLin Parallel:
Il  = U/ X l = 250/40   = 6.25 A
Ic = U/Xc  = 250/100 = 2.5 A
Ir  = U/R   = 250/75   = 3.33 A
= 5 A
Z = U/It = 250/5 = 50
>>>
Frequentie <Fres Fres >Fres
Schijnbare weerstand XC>Xl XC=XL XC<XL
Stroom? Door XL dus IXL Hoog of alleen R
SPANNING
Door XC dus IXC
PARALLEL-kring Inductief HOOG of alleen R
SPANNING
Capacitief
