Veron 2.6.7

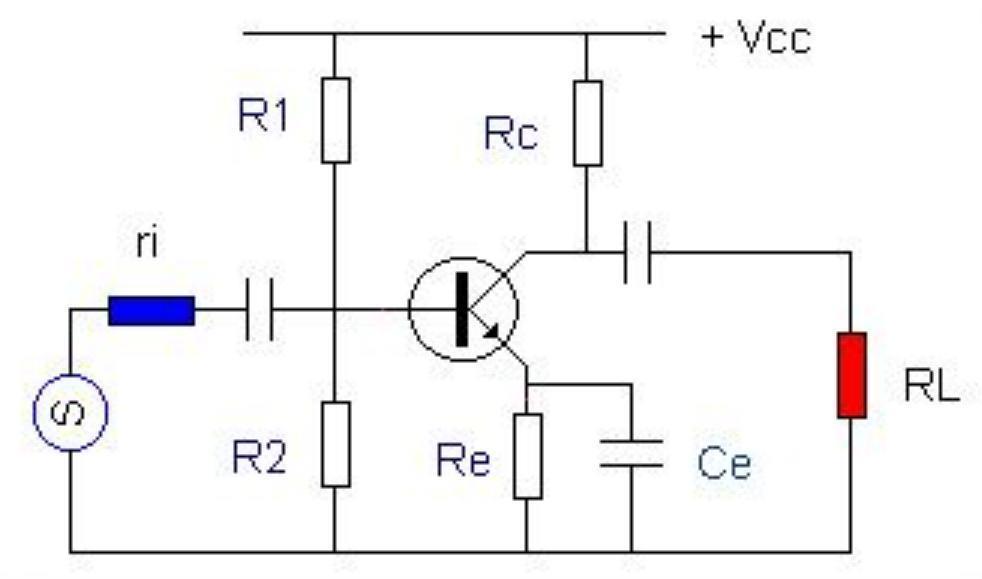

GES:
Gemeenschappelijk Emittor Schakeling.
De Emittor wordt niet gebruikt voor de sturing.

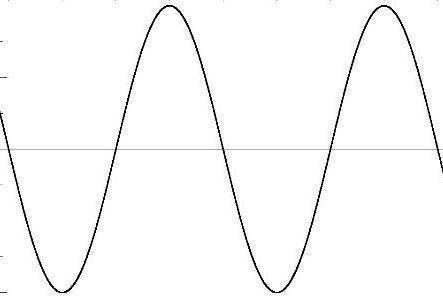

Uitvoer heeft een faseverschil van 180° met de invoer.
In en uitgang in tegenfase.
Zin = Zuit     Hoog en Hoog en nagenoeg gelijk.
Grote winst.

GBS:
Gemeenschappelijk Basis Schakeling.
De Basis wordt niet gebruikt voor de sturing.

In op de basis.












Uit op de collector.

Zin  Laag.
Zuit Hoog.
In en uitgang in fase.
Grote winst spanning.

GCS:
Gemeenschappelijk Collector Schakeling.(ook wel Emittorvolger genoemd).
De Collector wordt niet gebruikt voor de sturing.

In op de emittor.






Uit op de collector.

Zin  Hoog.
Zuit Laag.
In en uitgang in fase.
U Versterking = 1
Stroomversterker.

In op de basis.






Uit op de emittor.
