Veron 2.6.1

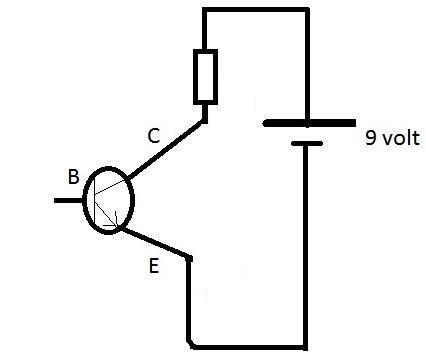

NPN
Positieve sturing.

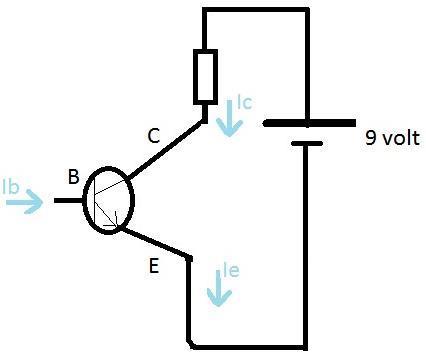

Ie = Ib + Ic
De Tr heeft een drempelspanning van 0.7 v (Si).
Over de basisweerstand komt dan 9-0.7 = 8.3 v

De basisstroom willen we op 0.01mA hebben, dus 8.3/0.01^exp-3 = 830 KΩ.
De Hfe van de Tr is 150.  Hfe = uitgang/ingang
Dus de uitgang wordt dan 150 x de ingang = 150 x 0.01^exp-3 = 1.5 mA. (op de collector)
Voor de collector weerstand nemen we 4.7KΩ.
Urc = Irc * Rc = 1.5mA*4.7KΩ = 7.05v.
Uce = 9-7.05 = 1.95v.

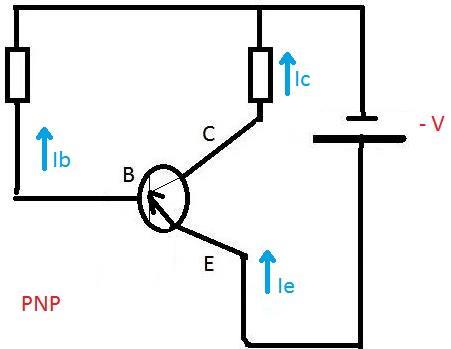

PNP
Negatieve sturing.
