Het resultaat zal altijd nul zijn, omdat onder en boven de nullijn gelijk zullen zijn.

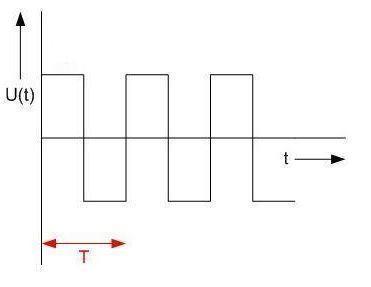

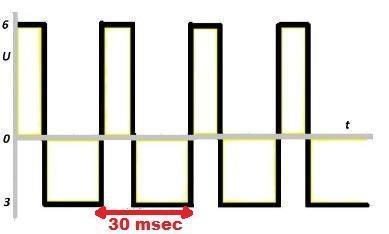

De Periodetijd      = 30ms
De +top                    = 6v
De-top                     = -3v
Positief   =10ms* 6=  60                         1/3*6=  2V
Negatief  =20ms*-3= -60                        2/3*-3=-2V
Ugem    =pos-neg  = 60-60= 0                   2-2=  0V

Deze stroom is asymmetrisch.

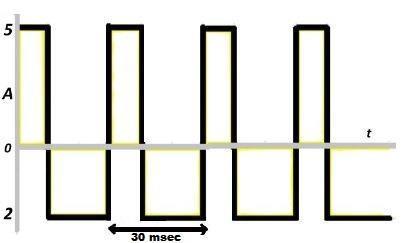

De periodetijd              = 30m
De +top                      =    5A
De -top                       =   -2A
Positief = 1/3 *  5 =   1.666 A
Negatief= 2/3 *-2  =  -1.333 A
Agem = pos-neg  =   1.666 - 1.333 = 0.333 A

Grondgolf:
Stel we beginnen met een golf  [wisselspanning; -stroom]  van 15 Hz uit een generator.
Deze noemen we de grondgolf.
Als we bewerkingen gaan doen, kunnen er harmonischen ontstaan, welke een veelvoud van deze golf zijn.
Dus grondgolf 15 Hz.

Harmonischen:
3x 15Hz   = 45 Hz
5x 15Hz   = 75 Hz
7x 15Hz   = 105 Hz
9x 15Hz   = 135 Hz
De belangrijkste zijn de oneven Harmonischen.

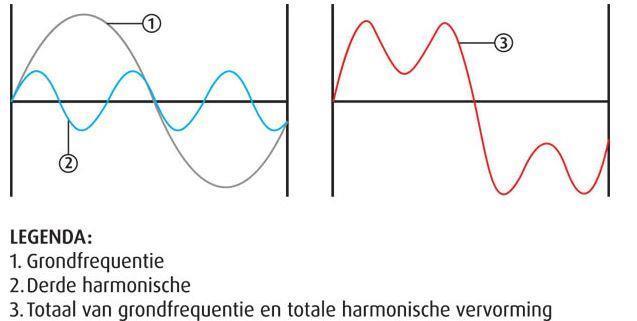

Harmonischen:
Een grondgolf met een frequentie van 50Hz, amplitude = 100%
Een 3de harmonische f=150Hz met een amplitude die 95% tov de grondgolf.
Een 5de harmonische f=250Hz met een amplitude die 85% tov de grondgolf.
Een 7de harmonische f=350Hz met een amplitude die 70% tov de grondgolf.
Een 9de harmonische f=450Hz met een amplitude die 60% tov de grondgolf.
