Twee stukken coaxkabel met een elektrische lengte van elk 0,25 l en een karakteristieke impedantie van 70 Ω zijn in serie geschakeld.
De staandegolfmeter (SGM), welke is gemaakt voor 50 Ω, geeft een staandegolfverhouding aan van ongeveer:

a   1.0
b   1.4
c   2.0
d   2.8

060

SGM = RL/Rz

┘

SGM = RL/Rz

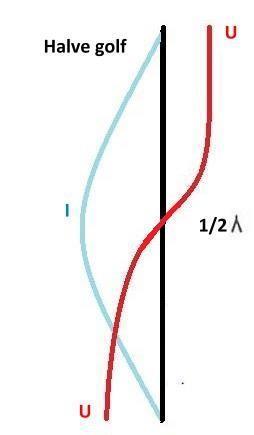

Halve golf ertussen de stroom is aan het begin en einde 0 NUL

100 / 50 = 2

┘
