008

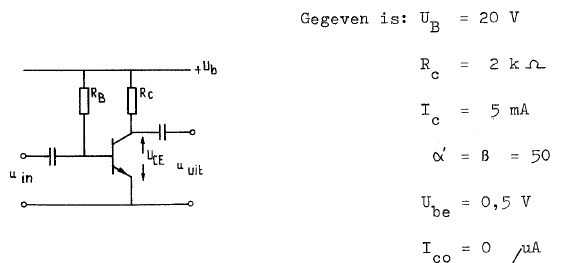

In de onderstaande figuur is het schema van een transistor schakeling weergegeven.
De transistor is ideaal verondersteld.
De spanning tussen emitter en collector (Uce) is gelijk aan:

a   20 V
b   10 V
c   8 V
d   0.5 V

039     Versterking Tr

┘

Rc x Ic  =  2KΩ x 5mA = 10 V

aan de uitgang staat 20V - 10V = 10 Volt
