004
Een amplitudegemoduleerde zender wordt met een laagfrequent toon 100% gemoduleerd.
De Peak Envelope Power (PEP) is 200 Watt.
Het draaggolfvermogen is dan:
a 25 W
b 100 W
c 200 W
d 50 W
BB AM = 2*f-mod
┘

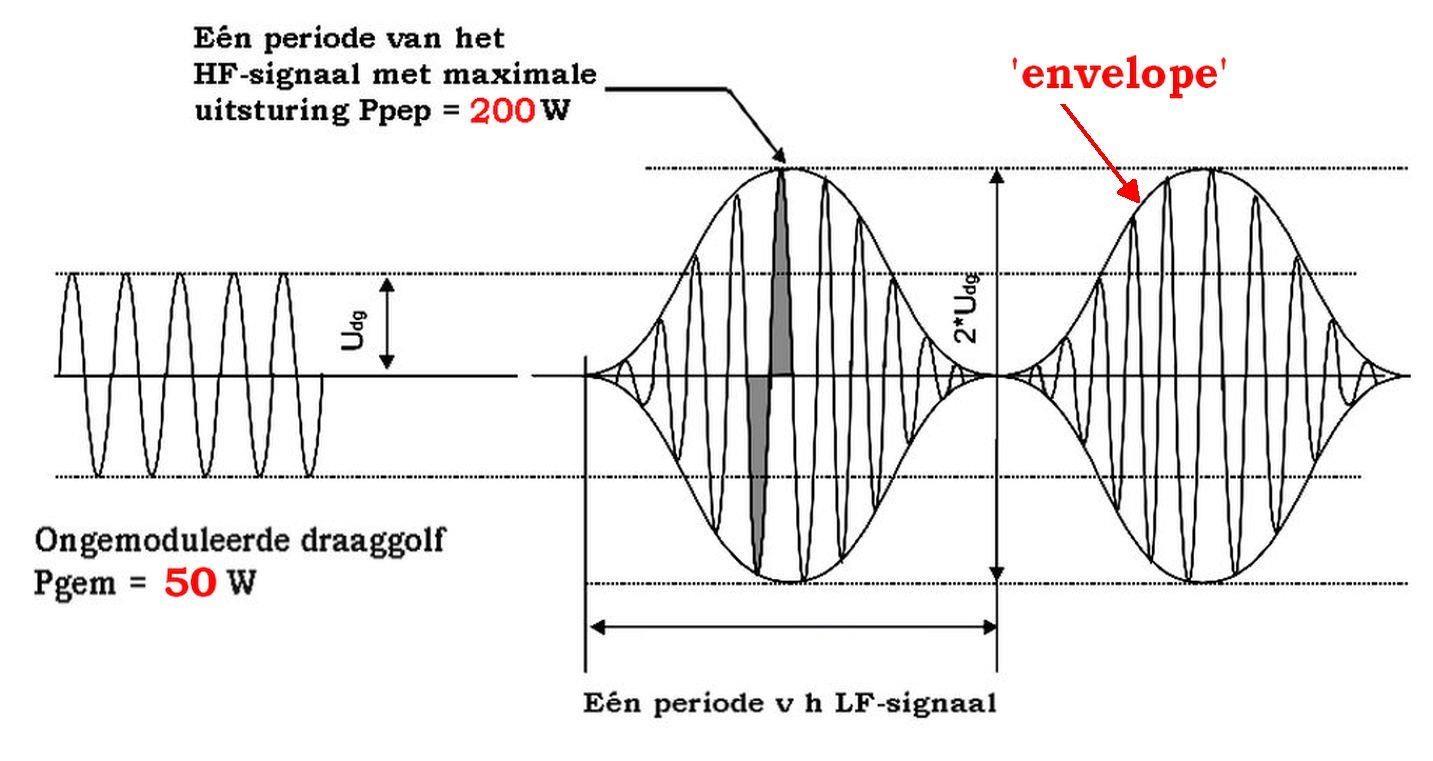

Ik plak ‘mijn [PA9JOO/P]’ AM-plaatje nog eens in, aangepast aan het gegeven Ppep= 200 W:
Waar het om gaat is het kwadratische verband tussen spanning & vermogen.
Als we kijken naar de maximale sinus (gearceerd) is de amplitude van de draaggolf de helft.
Dan moet Pdrg = 0,25 x Ppep = 02,25 x 200 = 50 W, antw. D .

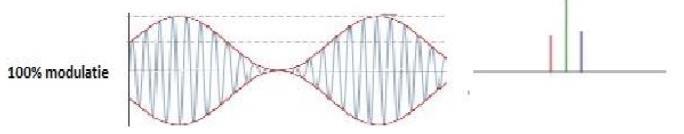

De amplitude van de zijbanden is bij 100% modulatiediepte de helft van de draaggolf.
.
