060

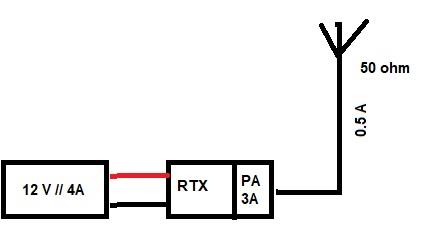

De uitgang van een zender is aangesloten op een belastingsweerstand van 50 ohm.
Verder zijn de volgende gegevens bekend:
-de voedingsspanning is 12 volt;
-de opgenomen stroom is 4 ampère;
-de stroom toegevoerd aan de eindtrap is 3 ampère;
-de stroom in de belastingsweerstand is 0,5 ampère.
Het afgegeven hoogfrequent zendvermogen bedraagt:

a   12,5 W
b   25 W
c   36 W
d   48 W

┘

007 P = U x I

De PA neemt 12V // 3A = 36 W op


het HF vermogen is 0.5 A // 50 Ohm

P = I² x R = 0.5² x 50 =   12.5 W

┘
