019

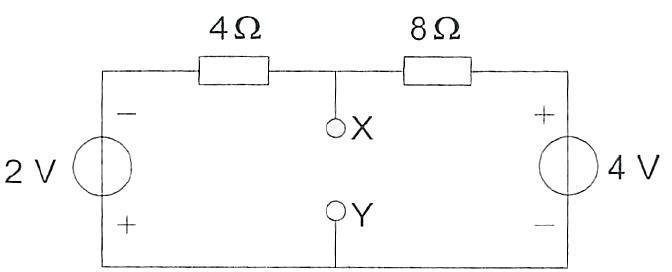

De spanning tussen X en Y is:

a   2 V
b   3 V
c   1 V
d   0 V

U totaal = 2 + 4 = 6 V
R totaal = 4 + 8 = 12 Ω

I totaal = 6 / 12 = 0.5 A

UR4 = I * R4 = 0.5 * 4 = 2 V
UR8 = I * R8 = 0.5 * 8 = 4 V

Let OP 2 - 2 = 0 V
            4 - 4 = 0 V

┘

U=I*R

.
