051

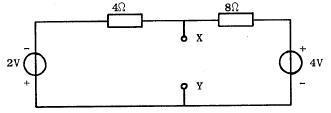

Hoe groot is de spanning tussen X en Y?

a   0 V
b   1 V
c   2 V
d   3 V

┘

U=I*R

Ut = 2 + 4 = 6 V

Rt = 4 + 8 = 12 Ohm

It = Ut / Rt = 6 / 12 = 0.5 A = 500 mA

U over de weerstand van 4Ω = Ir x R = 500 mA x 4 = 2 V

U over de weerstand van 8Ω = Ir x R = 0.5 x 8 = 4 V

van links naar rechts
2V  -2V (UR4) =0 volt op X

X = 0 V + 4V (UR8) =4 V

┘
